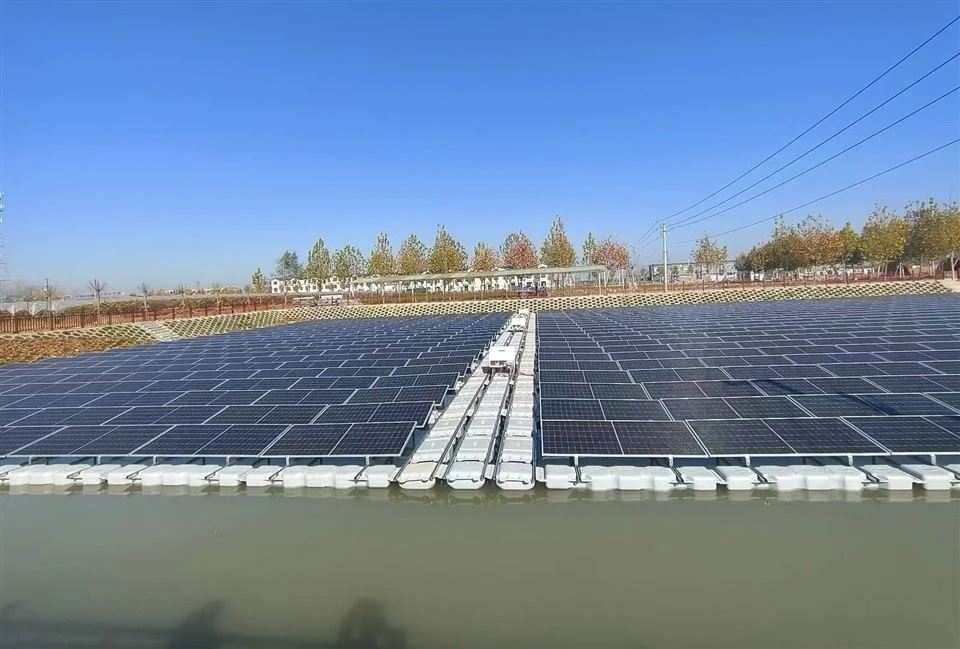

Das schwimmende Solar -PV -System enthält Solarmontagestruktur, Solarmodule, Solarwechselrichter, Kabel, Verankerungssysteme usw.. Strukturell stabil, hat ein kleines Volumen und ist leicht zu transportieren.
Hauptausrüstungschema des Systems
|
Punkt Nr. |
Teilname |
Bild |
Punkt Nr. |
Teilname |
Bild |
|
1 |
Walkway -Floater |
|
7 |
Hinteres Stützbein |
|
|
2 |
Ausrüstung Floater |
|
8 |
Solarpanelklemme |
|
|
3 |
Floater anschließen |
|
9 |
Bolzen und Muttern |
|
|
4 |
Pleuelstange |
|
10 |
Nord-Süd-Ankerbinder |
|
|
5 |
Stutzen |
|
11 |
East West Anker Fachwerk |
|
|
6 |
Vordere Stützbein |
|
Produktspezifikation
|
Produktname |
Länge |
Breite |
Produktcode |
Bild |
|
Walkway -Floater |
2570 mm |
450 mm |
Fn-ft-zdft-p -0202 |
|
|
Ausrüstung Floater |
1200 mm |
605 mm |
Fn-ft-zdft-p -0202 |
|
|
Floater anschließen |
840 mm |
670 mm |
Fn-ft-sbft-p -0202 |
|
Systemdiagramm

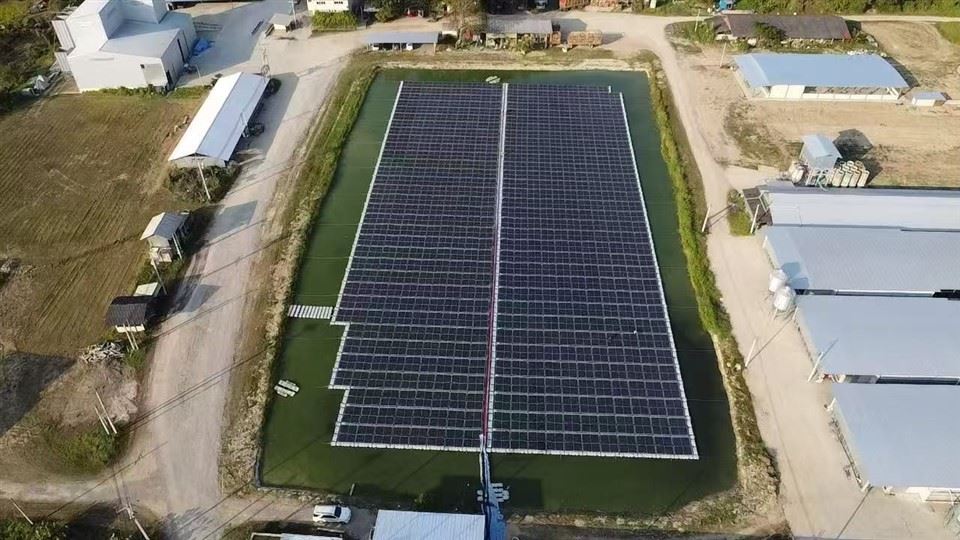

Das schwimmende Sonnensystem besteht in der Regel aus Walkway -Schwimmer, Ausrüstungsschwimmer, Verbindungsschwimmer, Support, Druckblock sowie Ankerseil, Ankerblock und Ankerstapel. Unser Verankerungsdesign erfolgt gemäß dem tatsächlichen Terrain des Projekts und dem Zustand des Wasserbereichs und wird auf praktische Weise konzipiert. Im Allgemeinen nehmen die Teile in der Nähe des Ufers Ankerpfähle zum Verankerung an, während andere Teile sinkende Verankerungen anwenden. Die Ankerblöcke bestehen aus Betonblöcken. Das Gewicht jedes Ankerblocks beträgt normalerweise 1 Tonne oder 2 Tonnen. Darüber hinaus muss die Einstellung von Verankerungspunkten entsprechend dem Gewicht des Photovoltaik -Panel -Arrays ausgelegt werden.
Verankerungssystemdesign und Konstruktion
Das Design der Verankerung ist projektspezifisch und variiert für jedes Projekt, da die spezifischen hydrogeologischen und klimatischen Bedingungen jedes Projekts unterschiedlich sind. Unsere technischen Designer müssen das Design basierend auf den tatsächlichen Bedingungen der spezifischen Projektstelle durchführen. Die Verankerungsmethoden sind in sinkende Anker und Pfahlanker unterteilt.
Warum ein schwimmendes Sonnenstromsystem wählen?
Aufgrund der Wasserverdampfung kann das Solarmodul über 5% mehr Stromerzeugung erzeugen.
EPC -Kosten gleichen sich dem Boden -Solarprojekt aus.
Konstruktionseffizienz: Schwimmender Solarprojektkonstruktion ist bequemer.
Betrieb & Wartung: Einfachere Solarmodulreinigung und Projektwartung.
Ökologischer Einfluss: Schwimmendes Solarprojekt kann dazu beitragen, die Verdunstung von Wasser zu verringern.
Verwendung von Wasseroberflächen: 1 MW schwimmende Solarprojekte verwenden 7500 Quadratmeter den Wasseroberflächen
Site -Anforderung: Wassertiefe größer oder gleich 0. 5m, Windgeschwindigkeit weniger als 200 km/h.
Umweltschutzleistung: Floater bestehen aus umweltfreundlichem HDPE der Lebensmittelqualität.
Strategische Partner mit Foner Solar
120 Kunden aus mehr als 10 Ländern in den letzten 3 Jahren.
